一、?產品簡介

S070DB微型光電吊艙由長短焦可見光相機（7倍混合變倍）、兩軸伺服穩定平臺和圖像處理組件（自主識別、跟蹤）組成。具有超小、超輕、高精度、低延遲等特點，可應用在小型、微型無人機上，完成對目標區域的偵察、監視等任務。

光電吊艙通過可見光相機實現對地目標的探測、識別和跟蹤，并同時實時輸出可見光視頻供任務執行人員查看。

該微型吊艙已經適配過國內多家主流飛控平臺，可實現與飛控的無縫對接；并可接入本單位ViewControlStudio顯控軟件平臺，協助總體單位快速完成無人機系統的開發。

該光電吊艙主要應用于偵查、導引、邊防巡邏、人員搜救、森林防火等場景。

一、?實物圖片

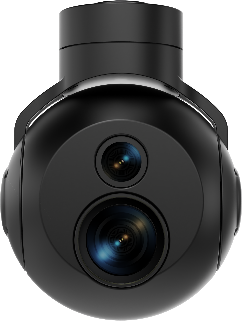

圖1 產品圖片

二、?產品功能

a)?具備自檢和故障上報功能；

b)?具備可見光波段探測能力，能輸出可見光圖像；

c)?具備7倍光學混合變倍；

d)?具備方位、俯仰兩軸自由度運動的能力；

e)?具備接收控制站指令并完成吊艙操作的功能；

f)?具備手動搜索、掃描、歸中、自動跟蹤、數引等功能；

g)?具備隔離載體擾動，穩定瞄準線的能力；

h)?具備典型目標（人、車）識別功能；

i)?具備多目標跟蹤功能；（可選配）

j)?具備手動鎖定/解鎖目標功能；

k)?具備目標自動跟蹤功能，能自動跟蹤目標，具備抗自然干擾的能力；

l)?具備記憶跟蹤功能，目標在短暫丟失后，可短時間內再次捕獲；

m)?具備調節波門大小的功能；

n)?具備跟蹤點切換功能；

o)?可通過RS422/百兆網與地面站雙向通信，并輸出可見光圖像、系統工作狀態、相機工作狀態、光軸位置、視線角速度等信息；

p)?具備拍照和錄像功能；

q)?具備手動校漂功能；

三、?掛載平臺

微小型旋翼無人機、固定翼無人機、巡飛彈等。

四、?主要技術參數

五、?機械尺寸及安裝接口

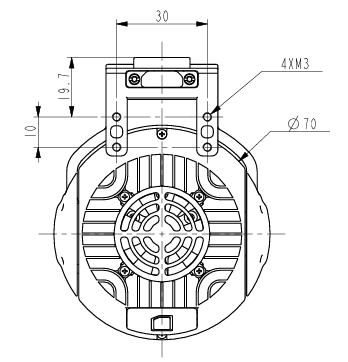

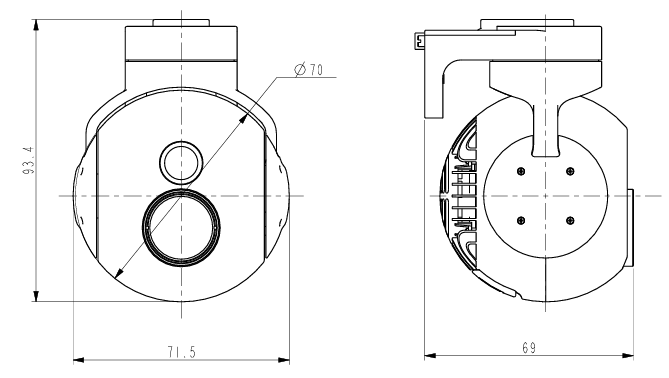

圖2產品機械尺寸圖
